На городские и загородные объекты не всегда подают воду с нужным напором. Это не позволяет людям полноценно ее использовать в быту, включая удобное выполнение ежедневных водных процедур. На предприятиях же нарушаются технологические процессы, уменьшается выпуск продукции, сокращается прибыль. Ситуацию исправляют путем установки повысительных насосных станций. Они различаются исполнением и назначением.
Что такое повысительная насосная станция

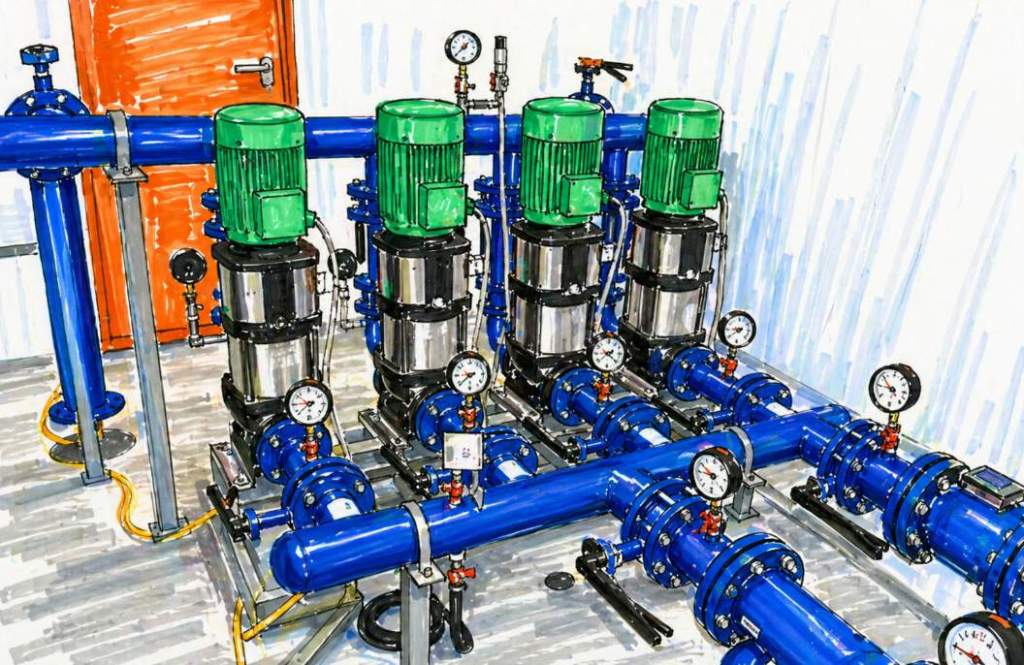

Такое гидрооборудование сокращенно обозначают ПНС. Эту установку собирают в виде единого блока из отдельных узлов:
- рамы-основания из стали штампованно-сварного исполнения;
- центробежных параллельно соединенных горизонтальных либо вертикальных электронасосов чаще многоступенчатого типа;
- коллекторов для сбора и распределения потоков;
- задвижек, обратных клапанов, другой трубопроводной арматуры;
- шкафа с управляющей автоматикой;
- накопительной емкости;
- приборов измерения давления для исключения аварийных ситуаций, «сухого хода»;
- гидравлического аккумулятора для обеспечения плавного функционирования установки, предотвращения гидроударов.
ПНС – гидрооборудование повышения давления перекачиваемой воды в трубопроводных системах. Оно позволяет потребителем осуществлять стабильный водоразбор даже при большом водопотреблении. Установка также компенсирует потери давления в протяженных трубопроводах.

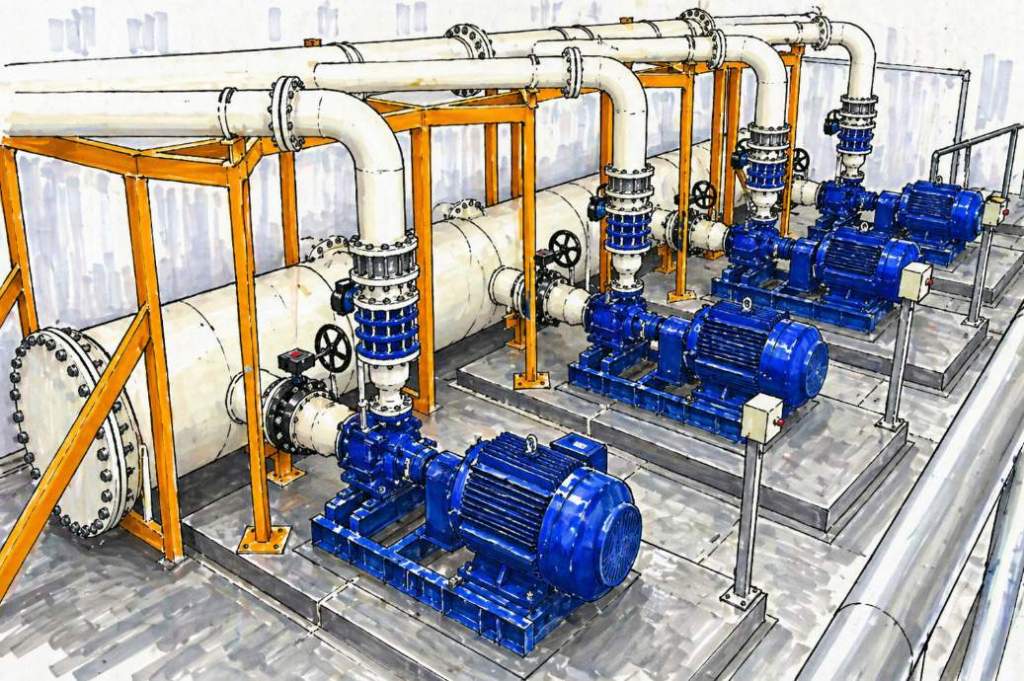

Ручные ПНС
Работа таких установок повышения давления или сокращенно УПД контролируется оператором. Он управляет рабочими параметрами оборудования, постоянно наблюдает за его функционированием для исключения холостой эксплуатации либо перегрузки сети.
Ручной режим подразумевает запуск и отключение насосов с помощью переключателей. ПНС в таком исполнении отличаются несложным обслуживанием, простой конструкцией. Они не оснащаются шкафом управления, датчиками давления либо потока. Этот вариант повысительного гидрооборудования обходится дешевле, чем установки аналогичного назначения с автоматикой.

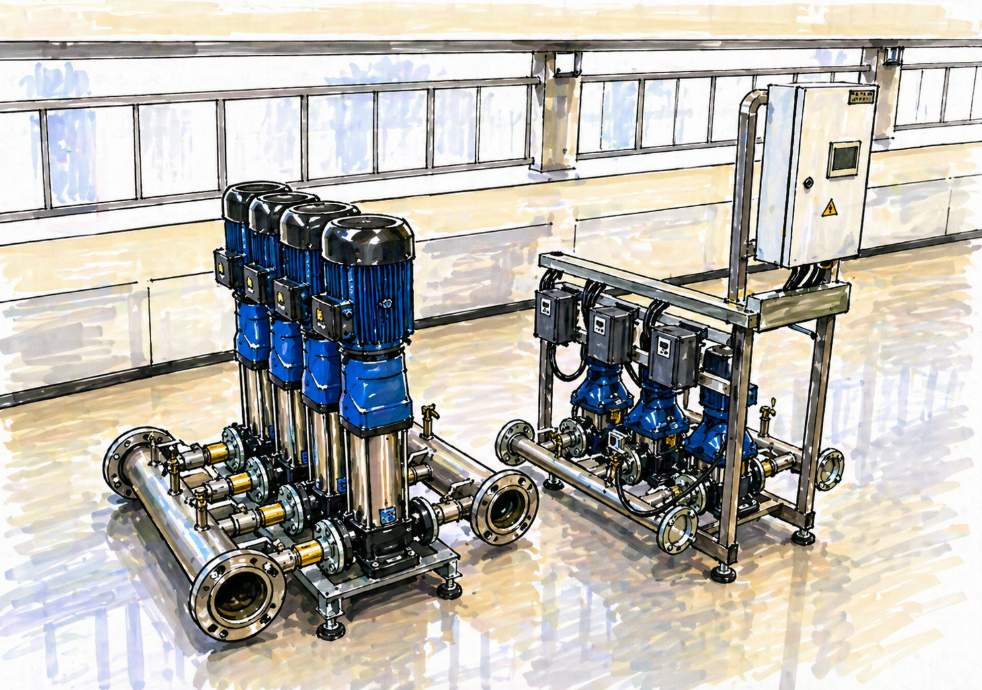

Автоматические ПНС
В работе такого гидрооборудования человек постоянно не участвует. Поэтому оно удобнее в использовании. Автоматические установки различаются управлением:
- Частотное регулирование заданного давления за счет подстраивания скорости вращения электрических двигателей под реальный расход.
- Каскадное регулирование, что подразумевает поочередное включение электронасосов при росте водопотребления. Если отбор воды снижается, насосные агрегаты по очереди отключаются в обратном порядке.
- Каскадно-частотное комбинированное регулирование при использовании одного преобразователя частоты, который управляет работой ведущего электронасоса. Если он не справляется с поддержанием заданного давления, электронный частотник поочередно подключает другие насосы.
- Релейное регулирование, что подразумевает запуск насосного оборудования при уменьшении давления до заданного значения. Когда параметр водной среды начинает расти, у реле размыкаются контакты. Это приводит к отключению насосов.
Повысительные насосные станции автоматического типа отличаются долговечностью. Они работают только при уменьшении давления. Это снижает энергопотери, а также расходы на эксплуатацию.

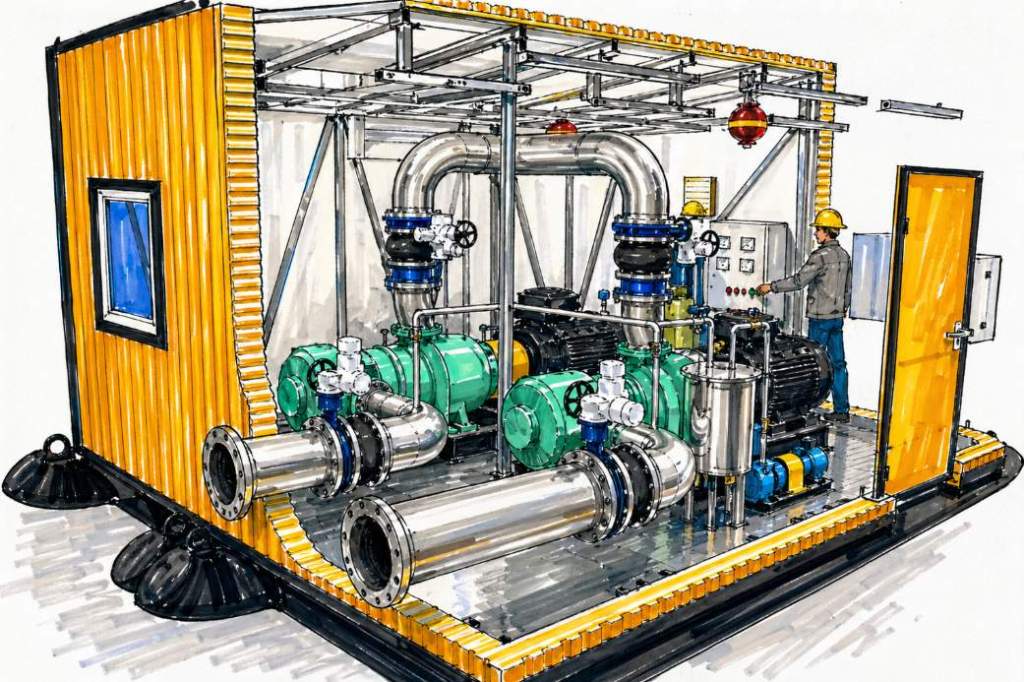

Модульные ПНС
Это блочный вариант оборудования для повышения давления перекачиваемой воды. Модульные конструкции полностью собираются в заводских условиях. Они проектируются под конкретные параметры. Поэтому эффективно работают на объектах, обеспечивая нужную производительность.
Составные части УПД размещаются в специальных павильонах-боксах или на рамных основаниях. При изготовлении блоков производители сначала изготавливают металлические каркасы. Потом их обшивают сэндвич-панелями либо профилированным листом с утеплительным материалом.
Блочные установки повышения давления полностью готовы к монтажу на объекте. Поэтому они быстро подключаются к трубопроводным системам. Модульные УПД надежно защищают внутри расположенное оборудование от атмосферных осадков. В блоках еще на заводах обычно монтируется освещение, отопительная и вентиляционная системы. Это позволяет повысительные станции эксплуатировать зимой или жарким летом.
Модульные конструкции размещаются на поверхности земли. Поэтому внутри размещенное гидрооборудование удобно осматривать и обслуживать. Блочные станции – это мобильные конструкции, которые всегда можно перевезти, а потом подключить на другом объекте.

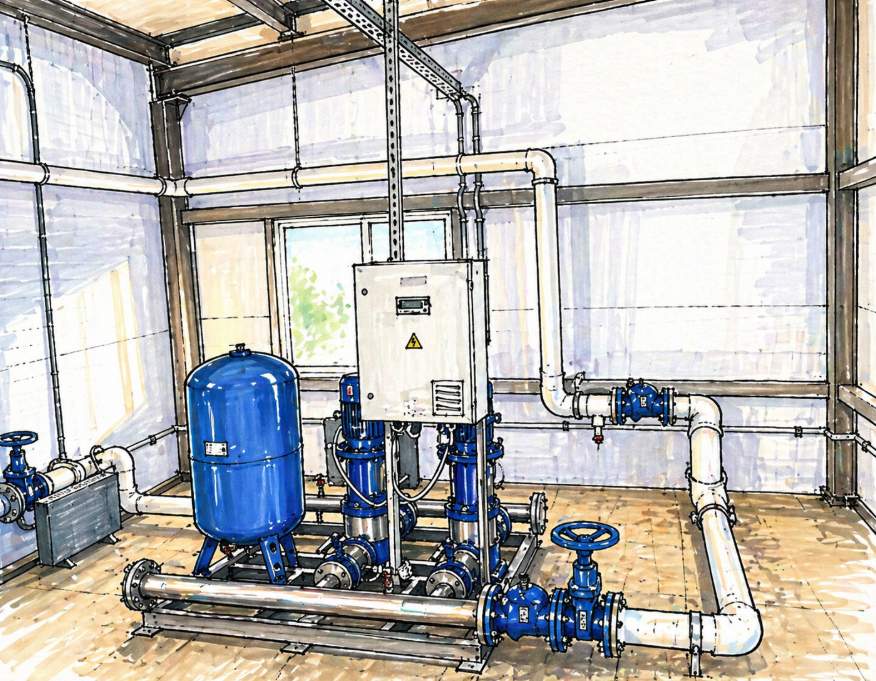

Однонасосные и групповые УПД
Повысительными установками с одним насосом оснащают системы с небольшим водопотреблением. Их используют, когда не нужно устанавливать резервное оборудование для бесперебойного водоснабжения даже при аварийных ситуациях. Повысительные станции с одним насосом применяют на объектах, на которых допускается прерывистая подача воды.
Однонасосные УПД – это компактные станции. Их цена меньше, чем групповых ПНС обычно с 2-6 насосами. Их точное количество определяют с учетом:
- наибольшего расчетного потребления водной среды;
- требуемого напора, чтобы вода была доступна в самой высокой и дальней точке водоснабжающей коммуникации;
- степени надежности объекта;
- коэффициента неравномерного потребления воды.
Многонасосные УПД отличаются плавной работой. Это энергоэффективное гидрооборудование с резервными электронасосами.
Применение повысительных насосных станций
Установки повышения давления на территории Российской Федерации активно используют как в системах с холодной и горячей водой, так и при теплоснабжении объектов. УПД обеспечивают правильную бесперебойную работу крупных сетей, противопожарные системы. Без таких повысительных станций не обходятся магистрали, которые снабжают водой или теплом удаленные постройки, районы со сложным рельефом.
К основным областям применения УПД относятся:
- объекты промышленного сектора – обеспечение производственных процессов технической водной средой;
- многоэтажные жилые и коммерческие здания – бесперебойная подача воды на последние этажи или подземные парковки;
- модернизация старых коммуникаций путем монтажа повысительных станций (обычно в центральных тепловых пунктах) – компенсация маленького напора;
- частный сектор (дачи, коттеджи, приусадебные хозяйства) – организация автономного водоснабжения;
- агропромышленный комплекс – орошение полей, автоматический полив тепличных сооружений, подачи воды на фермы с коровами, птицей, свиньями;
- объекты с переменным расходом для поддержания стабильного давления – ВУЗы, школы, колледжи, больницы, торгово-развлекательные комплексы.
